Fixer une adresse IP sur Freebox V5 ou Crystal en mode routeur







Freebox Révolution et 4k mini

Les explications données ici sont pour une freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). V5 (ou une freebox Crystal) où il faut se connecter sur votre compte free pour la configurer.

Pour une freebox révolution ou une freebox mini 4k, vous passerez par http://mafreebox.freebox.fr, adresse interne à la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free).. Le principe reste le même, mais les écrans changent.

Image non trouvée !Problème de connexion wifiWiFi, Wi-Fi ou encore WLAN (Wireless LAN):Protocole de communication permettant de relier des appareils en réseau local par onde radio. sur ces freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). ? Avez-vous pensé à la liste blanche/noire ?



Questions

Voilà deux questions que l'on me pose souvent:

Ce cas peut-être intéressant pour retrouver toujours à une même adresse IP certaines machines, et ce quelque soit l'ordre d'allumage de celles-ci (wifi ou RJ45Registered jack 45: Connecteur 8p8c (8 positions, 8 contatcs) utilisé pour terminer les câbles de type paire torsadée. Utilisé principalement pour des connexions Ethernet, voire parfois pour le téléphone.). Idéale pour tout ce qui est serveur (FTP, ...). Pour le comment, les explications arrivent après !

Généralement, lorsque vous avez plusieurs machines pouvant accéder à internet en même temps (minimum 2: composé d'ordinateurs portables, consoles de jeu, pc, smartphones, tablettes). Mais cela peut aussi être le cas pour des ordinateurs s'échangeant des données entre eux via la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)..



Rappel pour les "nuls"

Les ordinateurs peuvent communiquer entre eux. Pour cela ils utilisent des cartes réseaux (Pour les plus connus, la connexion passera par du RJ45Registered jack 45: Connecteur 8p8c (8 positions, 8 contatcs) utilisé pour terminer les câbles de type paire torsadée. Utilisé principalement pour des connexions Ethernet, voire parfois pour le téléphone. ou le WIFIWiFi, Wi-Fi ou encore WLAN (Wireless LAN):Protocole de communication permettant de relier des appareils en réseau local par onde radio.).

Au plus bas des niveaux de communications, il faut que ces ordinateurs s'identifient pour se faire connaître. Plus exactement leur carte réseau qui est le point de communication (il peut y en avoir plusieurs sur une machine). L'identifiant est ce que l'on appel une adresse MACL'adresse Mac est l'identifiant unique d'une carte réseau. Une autre définition existe, mais il est peu probable sur ce site:Mac peut en effet désigner un Macintosh, ordinateurs conçus et vendus par la société Apple. (exemple d'adresse macL'adresse Mac est l'identifiant unique d'une carte réseau. Une autre définition existe, mais il est peu probable sur ce site:Mac peut en effet désigner un Macintosh, ordinateurs conçus et vendus par la société Apple. : 78:90:12:00:ba:dc).

Ce n° n'est pas facilement exploitable pour le commun des mortels et est plutôt difficile à utiliser pour un administrateur de parc informatique pour permttre de localiser une machine (imaginez 200 machines à gérer à partir de n° complétement farfelus composés de chiffres et de lettres - bien que pour le coup, ici, ces lettres sont en réalité des chiffres car le n° est en hexadecimale !).

Pour simplifier l'administration d'un parc informatique, à cet identifiant est associé une adresse IP. Cette adresse permet d'associer différentes machines à un même groupe et ainsi de les localiser (donc des n° plus ordonnés). Par exemple les machines du secrétariat, des informaticiens, serveurs pourront appartenir à un groupe secrétariat (plage de n° réservés au secrétariat par exemple imaginons dans la plage des 192.168.1.x), informatique (plage de n° réservés à l'informatique par exemple dans la plage des 192.168.2.x) ou serveur...

Cependant, une adresse IP n'est pas encore complétement simple, car il s'agit d'une série de chiffres (192.168.0.10). Pour aller plus loin encore dans la simplification, il y a eu l'invention des noms...On nomme les machines dans des domaines, ... (d'où les adresses internet comme www.free.fr). Ces noms étant ensuite eux même associés à une adresse IP.

Voilà pour l'idée générale.



Le mode direct de la freebox

Par défaut, sur une freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)., vous n'avez rien à faire. Votre PC est connecté à la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). et il prendra automatiquement une adresse IP:192.168.0.0



Activer le mode routeur de la freebox

Mais si vous voulez utiliser plusieurs machines pouvant accéder à internet via votre freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). V5 ou Crystal, il faut activer le mode routeur de la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)..

A partir de votre ordinateur, connectez vous à votre compte free pour accéder à votre Interface de gestion FreeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)..

Pour cela, à l'aide de votre navigateur internet, connectez vous sur "mon compte".

Image non trouvée !Le login est le mot de passe vous ont été fournis par Free lors de votre abonnement ! Il s'agit souvent de votre n° de téléphone et d'un mot de passe composé de chiffres et de lettres.

Image non trouvée !

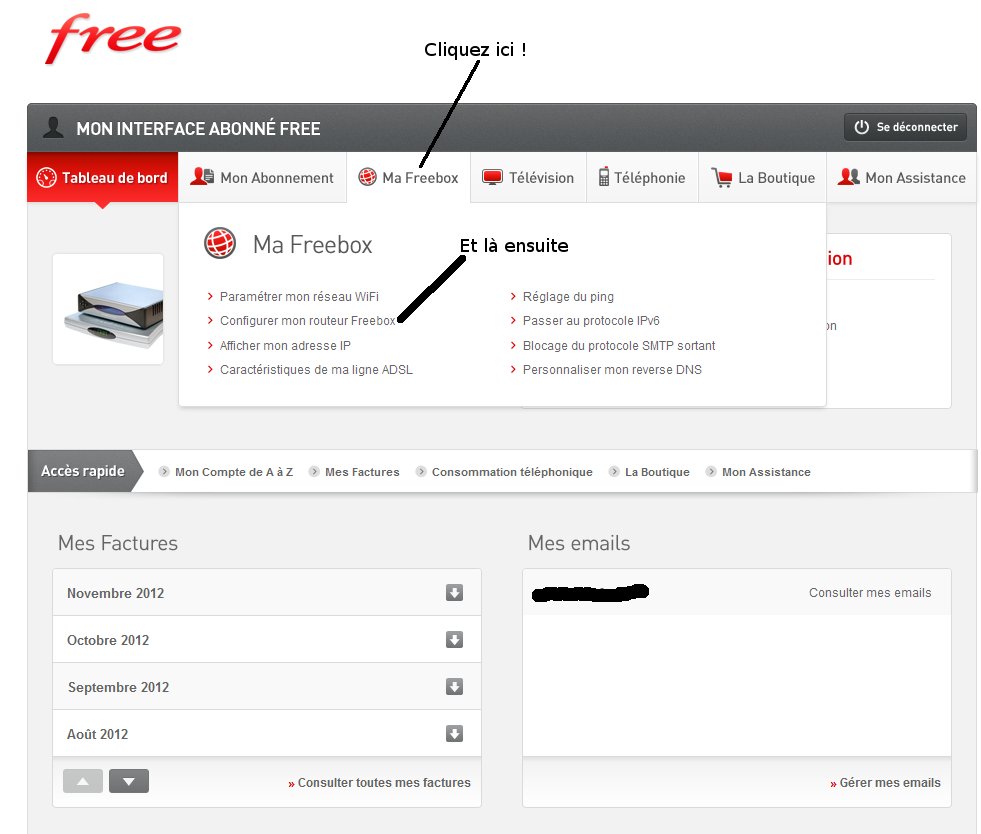

Cliquez sur Ma FreeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)., puis allez dans "Configurer mon routeur Freebox".

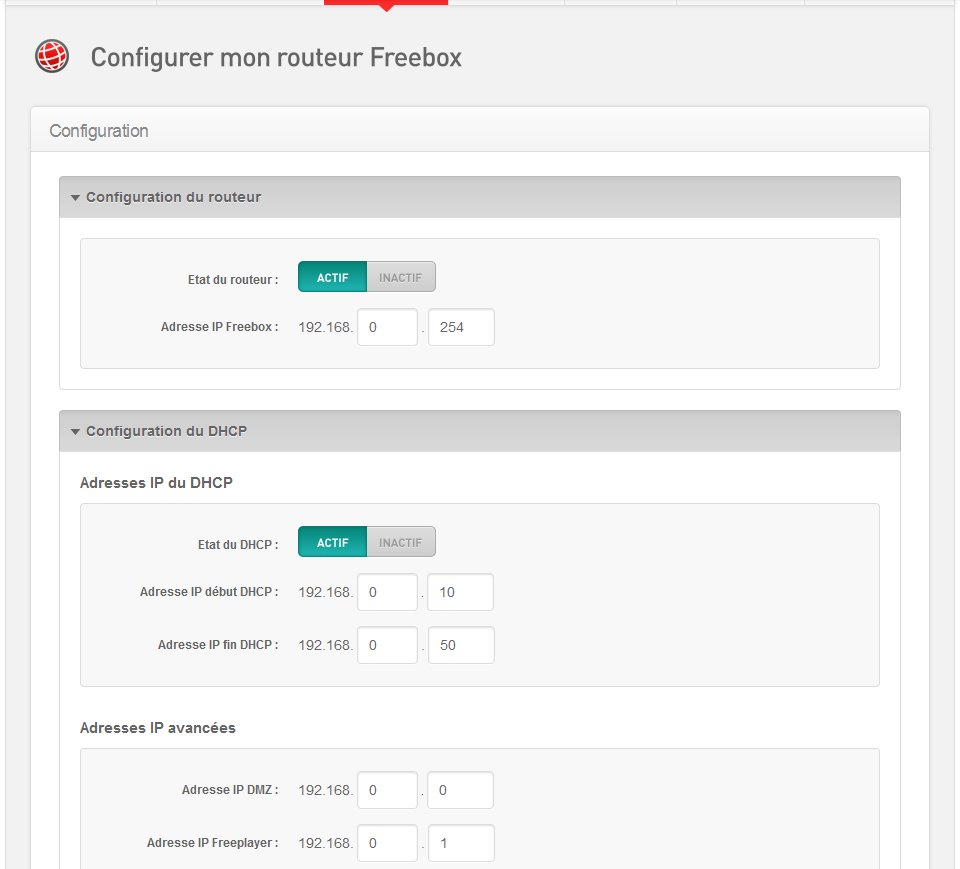

Vous obtenez ceci:

Image non trouvée !

Activez "Etat du routeur" et "Etat du DHCP" doit être sur actif

Il ne vous reste plus qu'à débrancher votre freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). ADSL (et pas la HD) et la rebrancher pour prendre en compte vos maj.

Votre freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). est maintenant paramétrée pour être utilisée comme routeur et va attribuer automatiquement des adresses IP à toutes les machines qui seront connectées sur la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)..

La plage d'adresses étant comprise dans mon exemple entre 192.168.0.10 à 192.168.0.50 (les valeurs proposées par défaut), vous serez donc "limités" à 40 machines !

La première machine se verra affecter l'adresse 192.168.0.10, la suivante sera 192.168.0.11, ...

Image non trouvée !Ne mettez surtout pas l'état DHCPDynamic Host Configuration Protocol (DHCP, protocole de configuration dynamique des hôtes). Permet d'attribuer automatiquement une adresse IP et un masque à une machine se connectant à un réseau. à inactif !!! DHCPDynamic Host Configuration Protocol (DHCP, protocole de configuration dynamique des hôtes). Permet d'attribuer automatiquement une adresse IP et un masque à une machine se connectant à un réseau. permet d'attribuer automatiquement une IP sur la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)....

Si vous avez désactivé la case et relancez votre freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). par accident, l'automatisme d'adressage des adresses IP n'existera plus, vous devrez donc être capable de renseigner toutes les informations manuellement (!), où alors avoir une autre connexion internet ne passant pas par votre freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). pour recocher la case DHCPDynamic Host Configuration Protocol (DHCP, protocole de configuration dynamique des hôtes). Permet d'attribuer automatiquement une adresse IP et un masque à une machine se connectant à un réseau....



Freeplayer/serveur FTP en mode routeur

Si vous utilisez freeplayer (ou un mod) ou si vous avez un serveur FTP, et que vous venez d'activer le mode routeur, alors freeplayer ne fonctionnera plus. En effet, par défaut, l'adresse ip utilisée pour votre PC est 192.168.0.0 en mode direct (non routeur). En mode routeur, la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). propose la plage de 192.168.0.10 à 192.168.0.50. Il est donc fort probable que si vous ne faites rien d'autre comme paramétrage, votre pc reçoive l'adresse 192.168.0.10 ou 192.168.0.11 (dans le cas d'un PC + ordinateur portable ou smartphone en wifiWiFi, Wi-Fi ou encore WLAN (Wireless LAN):Protocole de communication permettant de relier des appareils en réseau local par onde radio.). La freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). HD ne trouvera donc plus le freeplayer, ou votre serveur FTP ne sera plus visible...

Pour résoudre le problème, il est obligatoire de définir la ou les machines ayant ces outils avec une adresse IP fixe.



Adresse IP Fixe sur freebox

Vous devez définir une machine en IP fixe lorsque d'autres machines ont besoin de se connecter dessus, par exemple pour :

Pour résoudre le problème, il est nécessaire d'indiquer une adresse IP fixe pour votre machine:

Comme c'est la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). qui attribut les adresses IP, tout le paramétrage se passera donc de nouveau au niveau de la FreeBoxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)..

Pour que la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). puisse réserver une adresse IP à une machine et la lui affecter au moment où elle se déclare à la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)., il est impératif que la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). puisse la reconnaître à coup sûr !

Pour y parvenir, elle utilisera l'adresse MACL'adresse Mac est l'identifiant unique d'une carte réseau. Une autre définition existe, mais il est peu probable sur ce site:Mac peut en effet désigner un Macintosh, ordinateurs conçus et vendus par la société Apple. de la carte réseau de la machine branchée sur la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). qui est un identifiant unique.



Vous trouverez quelques exemples de méthodes pour récupérer des adresses MAC.





Pour paramétrer une adresse fixe, connectez vous sur votre compte free (Il s'agit avec votre n° de téléphone ou identifiant FreeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). et de son mot de passe composé de chiffres et de lettres):

Image non trouvée !

Cliquez sur "Configurer mon routeur Freebox".

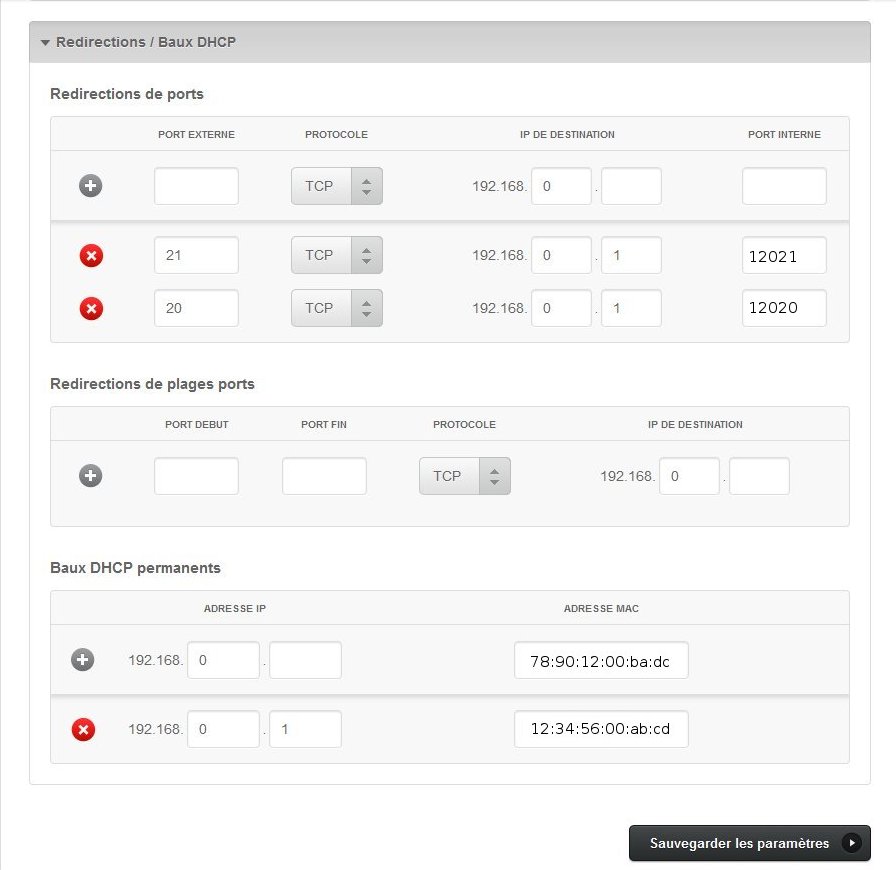

Vous utiliserez l'option "Baux DHCPDynamic Host Configuration Protocol (DHCP, protocole de configuration dynamique des hôtes). Permet d'attribuer automatiquement une adresse IP et un masque à une machine se connectant à un réseau. permanents".

Dans cette option, vous spécifiez l'adresse IP fixe que vous voulez utiliser pour votre PC (par exemple 192.168.0.1) et l'adresse MAC de la carte réseau du PC branchée sur la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). (seul moyen d'identifier de manière certaine et unique votre PC ou smartphone, ...). En principe, vous indiquerez une adresse hors plage des adresses réservées pour l'attribution automatiquement par le DHCPDynamic Host Configuration Protocol (DHCP, protocole de configuration dynamique des hôtes). Permet d'attribuer automatiquement une adresse IP et un masque à une machine se connectant à un réseau. de la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). ! Sinon, vous allez diminuer artificiellement le nombre de machines qui peuvent se connecter avec une IP dynamique...Bon ok, il n'y a pas de gros risques de saturation !

Image non trouvée !L'adresse MAC sous Free doit s'écrire avec un séparateur qui est le :

Remplacer les - ou . ou espace par : dans votre adresse MACL'adresse Mac est l'identifiant unique d'une carte réseau. Une autre définition existe, mais il est peu probable sur ce site:Mac peut en effet désigner un Macintosh, ordinateurs conçus et vendus par la société Apple. . Dans mon exemple, 12-34-56-00-ab-cd donne dans l'interface Free: 12:34:56:00:ab:cd

Image non trouvée !

Dans mon exemple, il y aura donc deux machines qui auront leur adresse IP fixée.

La machine dont la carte réseau a pour adresse MACL'adresse Mac est l'identifiant unique d'une carte réseau. Une autre définition existe, mais il est peu probable sur ce site:Mac peut en effet désigner un Macintosh, ordinateurs conçus et vendus par la société Apple. 12:34:56:00:ab:cd aura systématiquement l'adresse IP 192.168.0.1

La machine dont la carte réseau a pour adresse MACL'adresse Mac est l'identifiant unique d'une carte réseau. Une autre définition existe, mais il est peu probable sur ce site:Mac peut en effet désigner un Macintosh, ordinateurs conçus et vendus par la société Apple. 78:90:12:00:ba:dc aura systématiquement l'adresse IP 192.168.0.0

Image non trouvée !N'oubliez pas de cliquer sur le "plus" après saisie pour que l'information soit enregistrée dans la liste en dessous...



FreePlayer

Le but étant ici de pouvoir réutiliser Freeplayer de votre ordinateur pour lequel vous venez de fixer son adresse IP, ou autre serveur, vous n'en avez donc pas encore fini.

Image non trouvée !Freeplayer ne fonctionne plus avec une freebox revolution (FreeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). V6)/Freebox 4k Mini. Il faut passer par UPnP.

Toujours dans le même écran, vous allez pouvoir renseigner sous "Adresses IP Avancées" les IP pour Freeplayer ou DMZZone démilitarisée ou demilitarized zone en anglais.DMZ est un sous-réseau séparé du réseau local, accessible depuis l'extérieur. (pour DeMilitariZed - zone démilitarisée, la sécurité dans cette zone est moins élevée. Normalement une zone où l'on trouve des serveurs ouverts sur l'exterieur: serveur FTP, Web, DNS, Mail, etc...).

Image non trouvée !

Elles correspondront évidement à l'IP fixe de la machine renseignée précédemment ayant les serveurs correspondant !

Dans mon exemple, le serveur déclaré en DMZZone démilitarisée ou demilitarized zone en anglais.DMZ est un sous-réseau séparé du réseau local, accessible depuis l'extérieur. sera accessible en 192.168.0.0

Freeplayer est donc accessible sur une autre machine qui sera identifiée sous 192.168.0.1



Vous pouvez maintenant "envoyer" les informations et relancer votre freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). ADSL en la débranchant et la rebranchant pour qu'elle prenne en compte ces nouvelles informations.



Note

Un truc étrange pour la sécurité: La case "réponse au ping" est cochée par défaut. Or, ce truc peut permettre à un hacker de deviner qu'il y a des machines derrières votre adresse IP FreeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free)., du fait qu'il y a une réponse. Il peut alors s'acharner sur cette adresse pour trouver une faille et ainsi tenter d'accéder à vos machines.

Ce problème se voit avec les tests de parefeu sur internet (https://www.grc.com/x/ne.dll?bh0bkyd2). Mais vous pouvez mettre du temps à comprendre pourquoi votre machine qui a pourtant un parefeu bien paramétré semble répondre à des pings...bien qu'il n'en soit rien en fait !

Personnellement, j'ai décoché cette case. Mais si vous en avez l'utilité, n'en faites rien évidemment. Là aussi relancez la freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). si vous modifiez ce paramètre.



Infos complémentaires

Des informations complémentaires sur la freebox. (configuration wifiWiFi, Wi-Fi ou encore WLAN (Wireless LAN):Protocole de communication permettant de relier des appareils en réseau local par onde radio., ftp, ...).

Vous pouvez trouver depuis la FreeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). HD V5 différentes informations sur votre réseau:

En appuyant sur la touche "Free" de la télécommande, puis dans Paramètres\informatiuons réseau\réseau depuis votre freeboxLa freebox est un modem permettant aux utilisateurs d'avoir un point d'accès à internet (modem xDSL ou FTTH du fournisseur d'accès Free). HD, vous trouverez:
