Wi-Fi Settings pour le B593s-22

Cet onglet permet de configurer les connexions wifi sur votre modem/routeur. Permettant à des appareils connectés au modem d'accéder à internet.

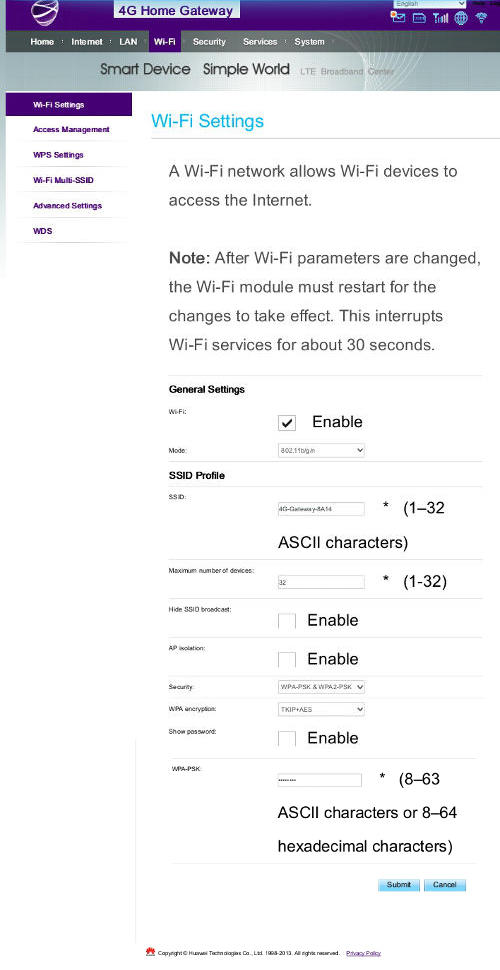

L'écran se présente ainsi:

General Settings

C'est ici que vous activez ou non le wifi. Vous pourrez aussi préciser les spécifications pour implémenter votre réseau local sans fil.

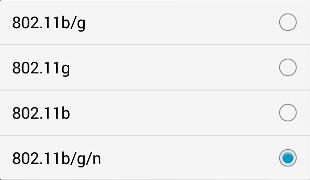

Ca peut faire peur, mais pour faire simple, prenez la 802.11b/g/n

Sinon:

• 802.11b est une norme datant de 1999 avec un taux de transfert d'environ 6,5 Mbits/s sur 35m en intérieur, 100m en extérieur
• 802.11g date 2003, environ 25 Mbit/s sur 25m en intérieur, 75m en extérieur
• 802.11n date de 2009 environ 200 Mbit/s sur 50m (ouais, 150 Mbits sera déjà bien !) en intérieur, 125m en extérieur

(Extrait de https://fr.wikipedia.org/wiki/IEEE_802.11 où vous trouverez plus de détails si nécessaire).

SSID profile

SSID pour Server Set IDentifier, est donc l'identifiant de votre réseau wifi. Cet identifiant sera utilisé pour connecter vos appareils à ce réseau. Changez ce nom, afin de ne pas aider d'éventuels pirates qui seraient sinon le type d'appareil utilisé pour votre réseau...

Maximum number of devices où vous préciserez le nombre maximum d'appareils pouvant se connecter à votre réseau wifi.

Hide SSID broadcast est une option intéressante (toujours contre d'éventuels pirates en herbe) qui masquera le nom du SSID aux appareils cherchant les connexions wifi.

Cela signifie aussi qu'il faudra saisir manuellement le SSID lors du paramétrage de la connexion sur vos appareils:

Sous Android, si le réseau est masqué, il faudra choisir "Ajouter un réseau Wi-Fi", car le SSID ne s'affiche pas dans la liste.

Security: Choisissez WPA2-PSK ou WPA-PSK & WPA2-PSK qui seront les options les plus sécurisantes pour votre réseau.

WPA encription: AES est le plus sûr (si le mot de passe est suffisement compliqué: lettres/chiffres/caractères autres et d'une longueur correcte).

Show password permet d'afficher le mot de passe sur cet écran à la place des *******

WPA-PSK est le mot de passe dont la taille sera au minimum de 8 caractères (pour le WEP qui n'est pas bien du tout) à 63 caractères maximum pour le WPA.

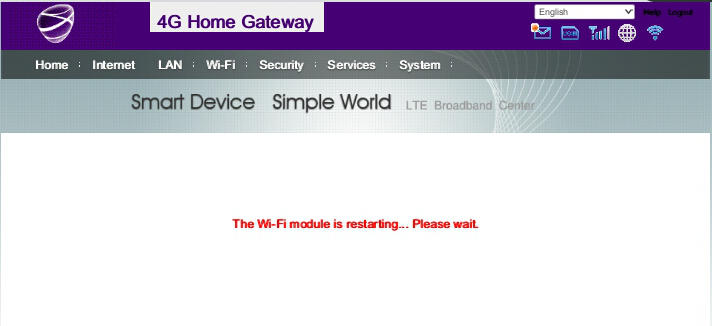

Après validation et comme indiqué au début de cet écran, le wifi va s'éteindre pour prendre en compte les nouveaux paramètres dans le module. L'écran suivant va donc s'afficher:

Les appareils vont donc perdre leur connexion internet. Ne pas faire cette opération si vous avez commencez à télécharger quelque chose sur vos appareils en wifi, sinon, vous devrez le relancer !

... Les appareils ordinateurs/smartphones/imprimantes/... qui se connectaient en wifi sur le modem devront être maj ...

Connexion wifi/Maj sous Android

Ici, les écrans de paramétrages concerne un vieux Xperia Arc S. Explication pour les freebox initialement. Cependant, pour ce modem et pour les android, c'est toujours pareil, j'ai juste eu la flemme de les refaire...

Lancer le paramétrage avec GingerBread

Depuis un PC, via copier/coller, vous pouvez enregistrer le mot de passe de votre wifi dans un fichier. Si vous avez transféré ce fichier mot de passe sur votre smartphone, vous pouvez ouvrir, puis sélectionner et copier de celui-ci dans le presse papier...

Allez dans paramètre/réglage du réseau wifi.

Lancer le paramétrage depuis n'importe quel appareil sous Android avec GingerBread

Si vous avez transféré le mot de passe sur votre smartphone, vous pouvez sélectionner et copier de celui-ci...

Allez dans paramètres et réglage du réseau wifi. Vous obtenez alors un écran similaire à celui présenté précédemment, l'option Sony Ericson en moins...

Et avec ICS ?

En fait, pas beaucoup plus de différences qu'avec ce qu'on nous venons déjà de voir sous Gingerbread !

Lancer l'écran de paramétrages...

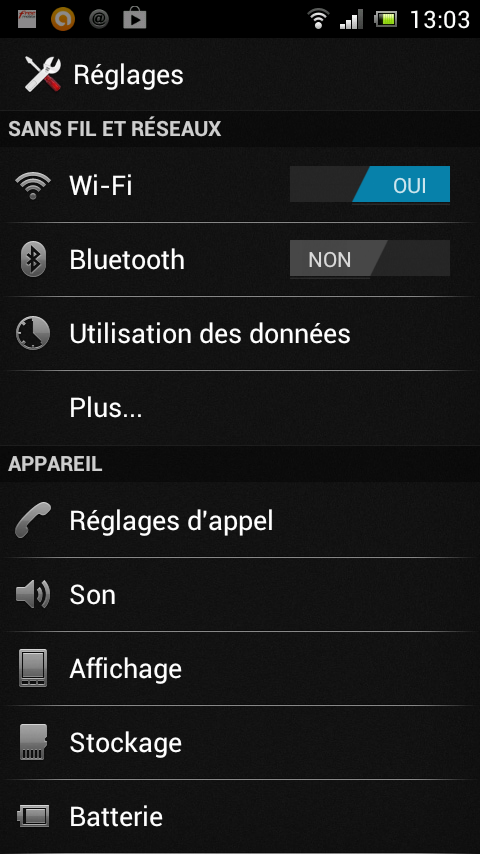

...Jugez-en par vous même:

Hormis un switch qui permettra d'activer ou non le wifi sur le terminal plutôt qu'une case à cocher, c'est pareil...

Jelly Bean

C'est pareil que ICS, éventuellement dans un onglet suivant la version...

Continuer le paramétrage quelque soit l'appareil Android (Xperia Arc S ou autre)

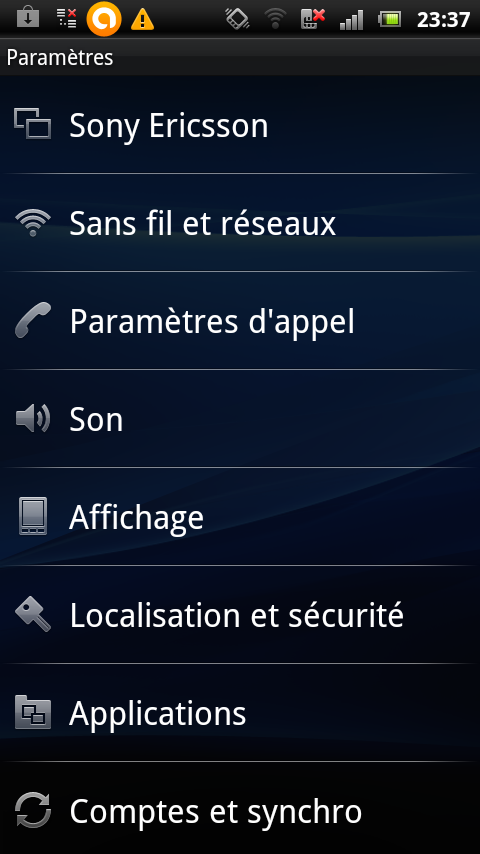

Choisir l'option "Sans fil et réseaux"

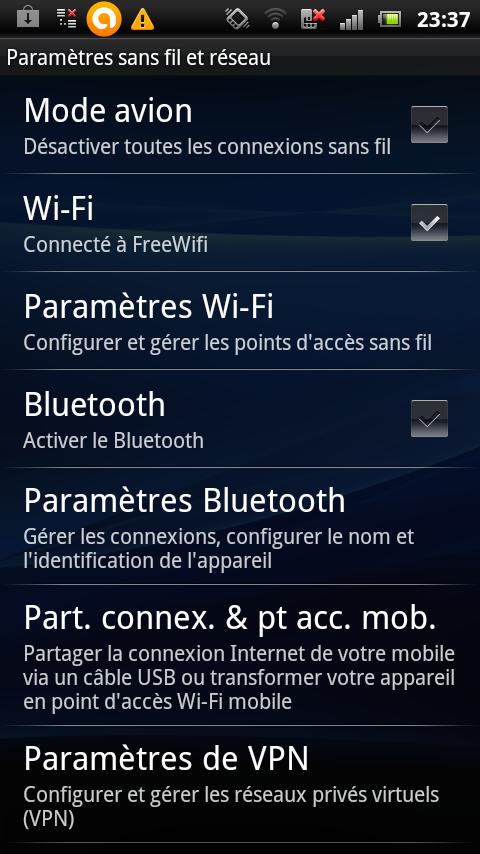

Choisir "Paramètres WI-FI" dans le cas où Wi-Fi est une case à cocher, sinon Wi-Fi pour un écran du style ICS.

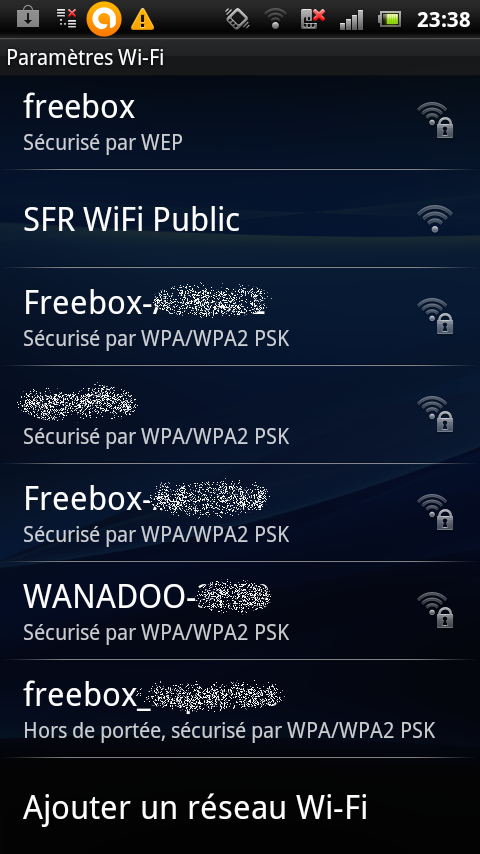

Choisissez votre réseau WI-FI si celui-ci est visible ou choisissez "Ajouter un réseau WI-FI" si masqué.

Dans le premier cas:

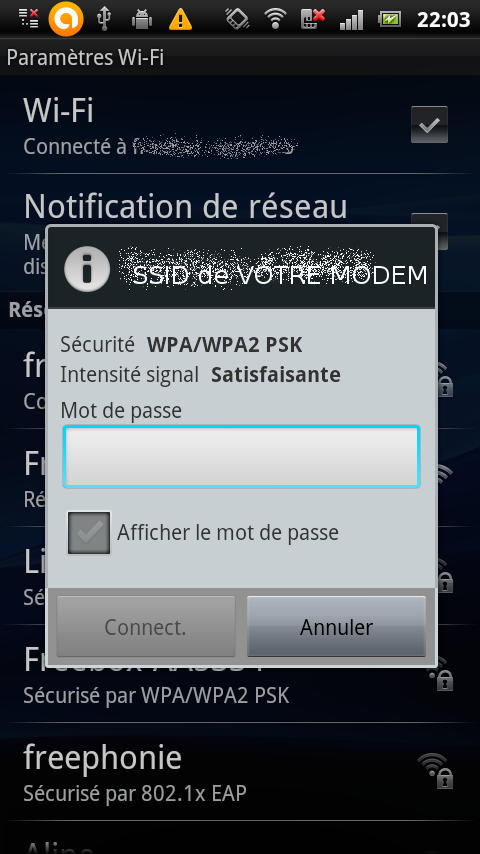

Après avoir choisi le réseau, vous devrez entrer le mot de passe (c'est maintenant que vous aller faire un coller du contenu du presse papier de votre smartphone si vous avez copié le mot de passe dedans).

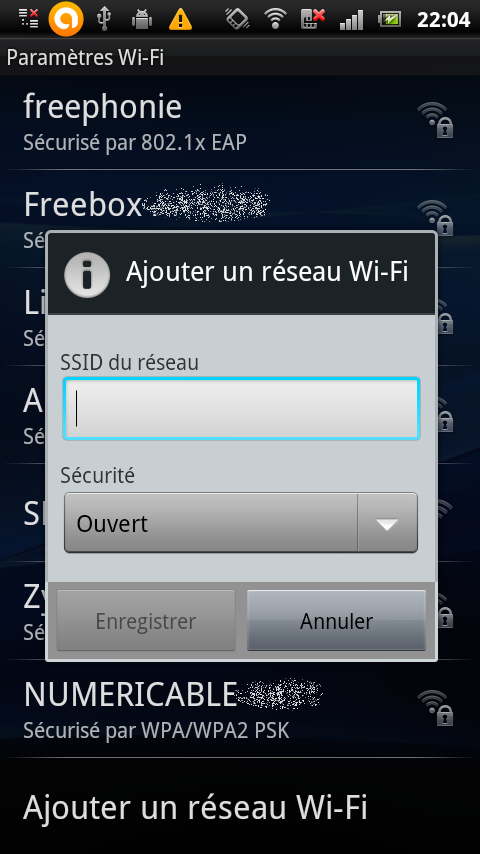

Dans le second cas, pour un réseau masqué:

Vous entrez le nom de votre réseau WI-FI dans le champ SSID du réseau.

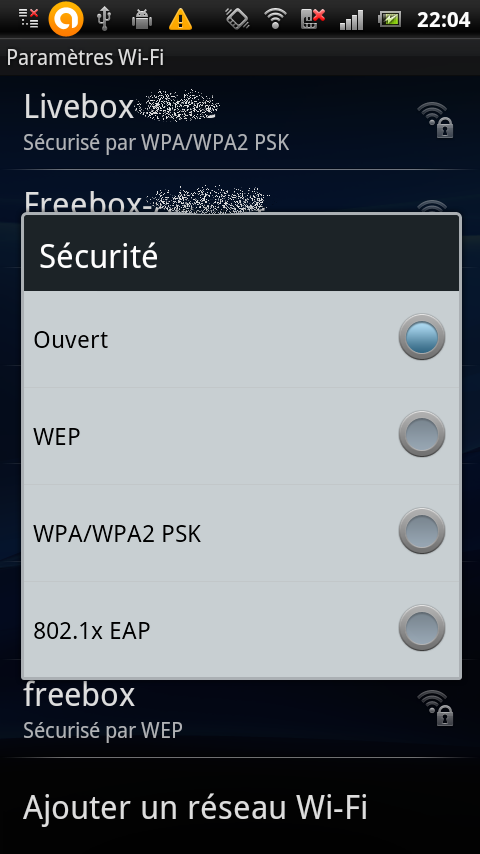

Choisissez le type de protection que vous avez choisi sur l'écran de paramètrage de votre modem (champ intitulé Security).

Et enfin, entrez le mot de passe de votre réseau wi-fi.

Voilà, vous avez un accès Wi-Fi configuré sur votre smartphone.

Mot de passe Wifi oublié ou à changer

• Vous avez au moins un appareil qui se connecte en Wi-Fi ? Vous pouvez vous connecter à l'écran d'administration du b593-s22.
• Pas d'appareil ayant déjà une connexion Wi-Fi ? Et vous avez oublié le mot de passe ? Branchez un ordinateur sur l'une des 4 RJ45 disponibles. Vous pourrez ainsi vous connecter à l'écran d'administration du b593-s22.

Si vous avez oublié le mot de passe, dans le menu "Wi-Fi", "Wi-Fi settings", cochez "show password" et celui-ci s'affichera tout simplement.

Vous pouvez aussi modifier ce mot de passe s'il ne vous convenez plus.
