Le relais srd-05vdc-sl-c 5v dc
Danger de mort !
Avant de faire quoi que ce soit comme montage:
Pensez bien à débrancher toutes vos sources électriques (coupez les disjoncteurs, débranchez les prises courants utilisées, mais aussi la fiche RJ45 car du courant passe aussi par là !).
Sinon, dans le meilleur des cas vous risquez de griller des composants de vos appareils.
Mais dans le pire, il y a aussi danger de mort surtout si vous travaillez sur le 230Volt où l'ampérage peut être élevé. Au dessus de 30 mA, il y a de fort risque pour votre vie !
Préférez l'utilisation de piles pour vos essais. Car dans ce cas, vous risquez de vider celles-ci si vous faîtes un court-circuit, c'est moins grave...
Les enfants ne devraient pas faire ce genre de manipulation sans surveillance d'un adulte...
Un relais
Un relais est un dispositif permettant d'isoler électriquement deux parties électroniques ou électriques entre elles (isolation galvanique).

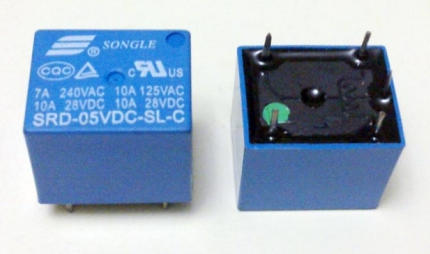

Le relais srd-05vdc-sl-c 5v dc
Il s'agit d'un relais fréquement utilisé avec le Raspberry Pi ou l'Arduino.
Il permet de commander un contact conduisant un courant jusqu'à 250 Volt alternatif 10A à partir d'un 5Volt continu.
Il existe des modèles tout prêt à l'emploi:
Ce relais est normalement ouvert (NO) lorsqu'il reçoit un signal HIGH (1 envoyé sur le GPIO). Il sera normalement fermé (NC) lorsqu'il recevra un signal LOW (0 envoyé sur le GPIO). Et évidemment, pour compliquer la chose, le relais est normalement ouvert lorsqu'il n'y a plus de courant qui passe dans le circuit de commande (débranché)...

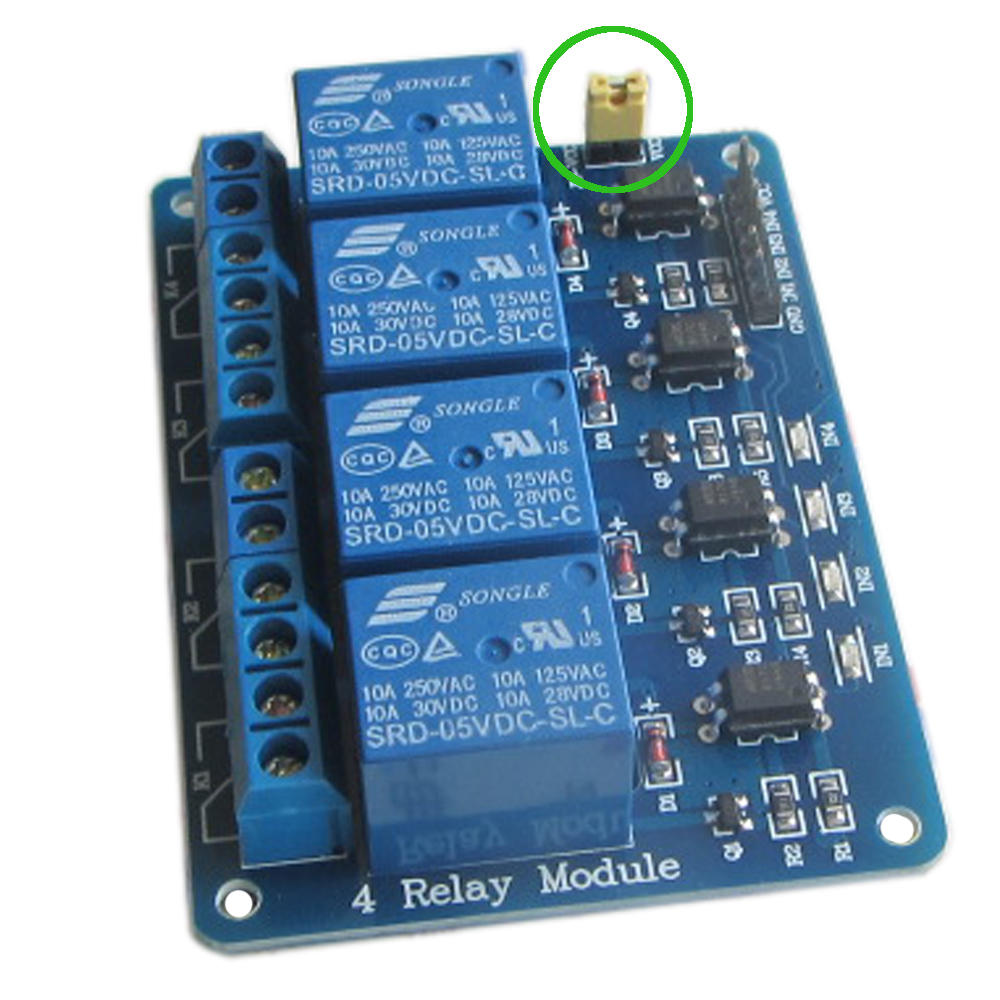

Voire avec plusieurs modules (ici 4 modules)
Les branchements se feront de la manière suivante:
GND : la terre
VCC : 5Volt continu (Vcc pour Alimentation partie commande)
In1, In2, ...: Commande(s). Un signal permettant la commutation ou non du relais. C'est ici que vous brancherez un port GPIO permettant le pilotage votre relais.
Et en principe, vous vous arrêteriez là...
Sauf que sur le VCC, le raspberry Pi enverra du 3,3Volt et non de 5Volt. Pour la partie commande, cela ne posera pas de problème. Mais si vous regardez de plus près, un cavalier (son nom, il le signe ....Heu pardon...) permet de court-circuiter Vcc et Jd-Vcc. JD-VCC sert à l'alimentation de la partie relais qui a besoin de 5Volt. Le montage est donc logique, la partie relais à besoin de 5Volt, or il y en a en principe sur Vcc.
Mais ici, avec un Raspberry, ce n'est pas le cas. Certains relais arriveront tout de même à commuter avec les 3,3Volt, d'autres pas.
Cependant, le raspberry peut fournir ces 5Volt à la partie relais (pour vos tests, cela suffira, pour une installation pérenne, préférez un transfo.). En retirant ce cavalier, vous pouvez maintenant amener du 5Volt sur le JD-VCC (et pas sur VCC). L'ordre sera donné en 3,3 Volt, le maintien du relais commuté par du 5Volt.
Attention, sur certains modèles (contrairement à la photo ci-dessus), le GND, Jd-Vcc et Vcc peuvent être l'un à côté de l'autre. Ne pas positionner le cavalier entre GND et Vcc ou GND et Jd-Vcc ! 5Volt directement à la terre => Court-circuit assuré !!!
Exemple de montage

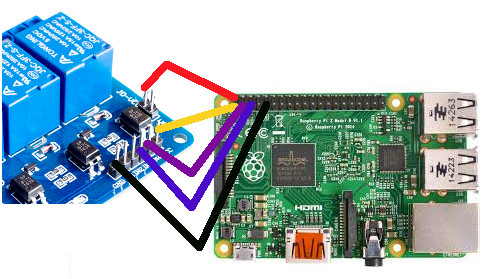

GND ici sur le pin 9 en noir.
5Volt qui va du pin 2 vers JD-VCC (cavalier retiré donc) en rouge.
3,3 Volt qui va du pin 1 vers l'alimentation des parties commandes en jaune
Les violets vont ici piloter 2 modules (les 2 tracés sur le shéma !) du pin 3 (GPIO2) vers IN4 et pin 5 (GPIO3) vers IN3 par exemple...

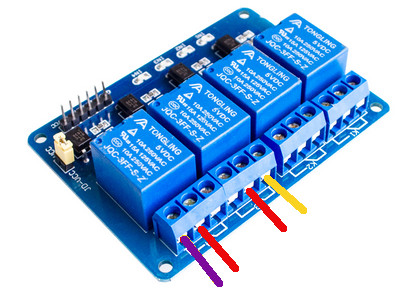

En rouge, arrivée du courant pour votre installation (par exemple 230 Volt) sur le COM.
En jaune, (module 3) branché sur le module NC, le courant circulera donc lors d'un envoi HIGH sur le GPIO ou lorsque l'appareil sera débranché.
En violet (module 4), le courant circulera uniquement si GPIO à l'état bas pour normalement ouvert.
Evidemment, vous pouvez avoir un module qui fourni à la fois du courant à un circuit en NC et à un autre circuit en NO.
