Récepteur radio RXB6 433Mhz



Il fonctionne très bien en 3,3Volt sur Raspberry Pi (fonctionnement entre 3 et 5 Volt).

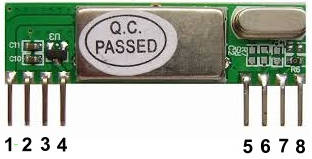

RXB6

1 - Antenne
2 - GND
3 - GND
4 - VCC
5 - VCC
6 - DER
7 - DATA
8 - GND

Image non trouvée !

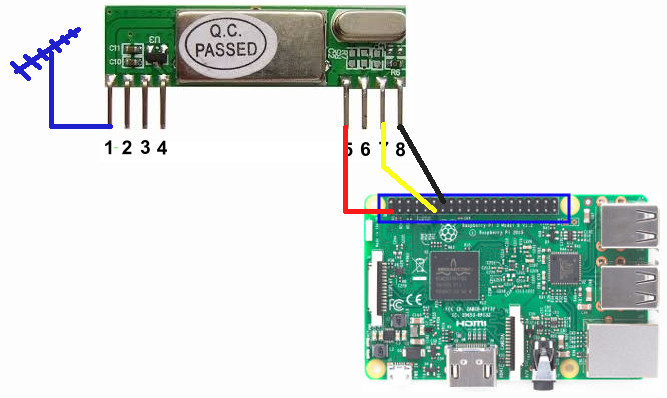

Les pins qui nous vont nous intéresser sont les 1, 5, 7 et 8

Le 1 étant raccordé à une antenne.

Le 5 sur le pin 1 du Raspberry (3v3)

Le 7 sur le pin 11 (GPIO 17)

Le 8 vers un GND du Pi (Pin 6, 9, 14, 20, 25, 30, 34 ou 39, vous avez le choix !)

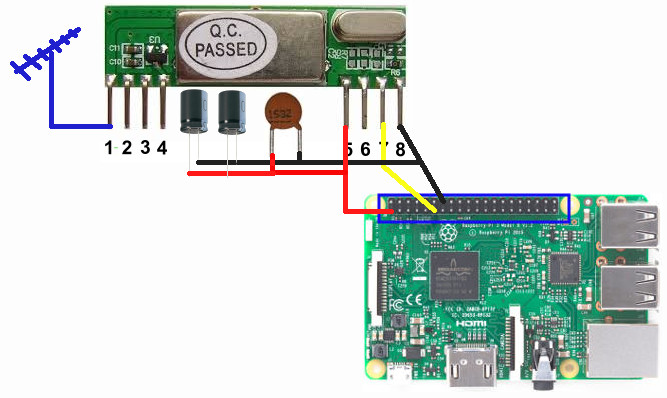

Note:Si vous rencontrez des problèmes de réceptions, cela peut-être lié à une alimentation trop sollicitée par d'autres composants. Dans ce cas, pour garder une alimentation stable sur le RXB6, le tant du pic de consommation, l'utilisation de condensateurs devraient arranger le problème (Evidemment 50V ou plus iront très largement !).

1 Céramic: 100nF

ceramicA brancher sur les pins 5 et 8 du récepteur radio

Pour moi, ce condensateur était suffisant...

S'il n'est pas suffisant, 2 électrolytiques: un 0,47 μF et 10 μF

Là aussi, à brancher sur les pins 5 et 8 du récepteur radio...

Image non trouvée !

AttentionLes électrolytiques ont un sens de branchement, la patte plus petite ou encore la bande grise sur le condensateur vers le moins !

condensateur





AttentionSi vous voulez utiliser l'alimentation 5V (Pin 2 ou 4) du Raspberry sur la borne 5 VCC du RXB6, alors il sera nécessaire d'utiliser un shifter level pour récupérer la data sur le GPIO qui ne supporte que du 3v3 !

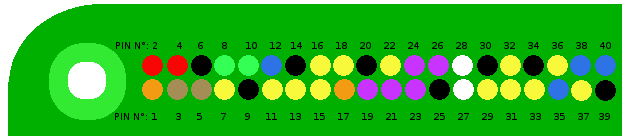

Rappel sur le GPIO:

GPIO

Il ne restera plus qu'à utiliser RFSniffer pour lire vos codes Radios émis !
