Platine d'expérimentation ou breadboard

Ou encore une platine de prototypage permet de faire des montages sans aucune soudure.

Il en existe de différentes tailles.

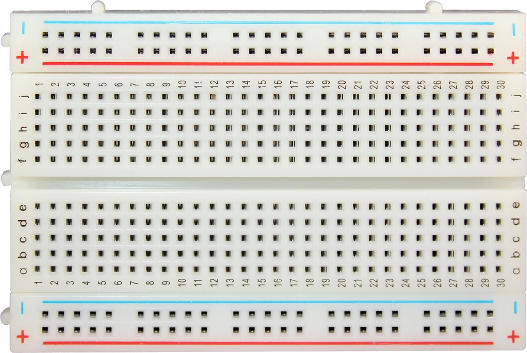

Voici un exemple:

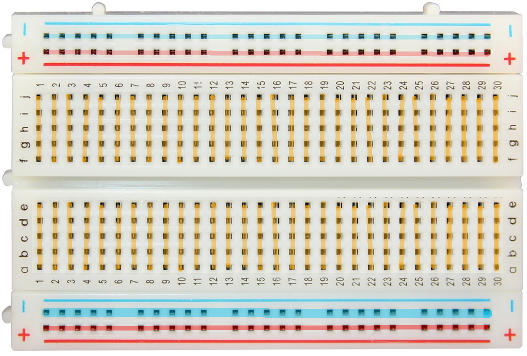

Par transparence, le circuit tel qui est, pour permettre de comprendre les montages:

En ligne:

le + est disponible horizontalement. Il suffit d'alimenter un des points à l'horizontale pour qu'ils soient tous alimentés, car ils sont tous reliés entre eux.

De même pour le -.

Il y a deux + et deux - disponibles, ce qui vous permettra par exemple d'avoir en haut du 3,3V et en bas du 5V.

Et en colonne

Les points a, b, ... à e sont reliés entre eux en colonne de 1 à 30.

De même pour f, g , ... à j.
