Ventilateur SoC, CPU pour Raspberry Pi, Lemon Pi (Orange Pi), ...
Il s'agit de ce qu'il y a de mieux pour refroidir votre SoC sur Raspberry, ...
Oubliez les soit disant dissipateurs de chaleur dont l'efficacité est somme toute très relative voire inexistante !
Ces petits ventilateurs consomment environ 0.2A et se branchent généralement sur du 5Volt (mais il en existe en 3,3 Volt). Cela permettra de faire baisser très fortement la température.

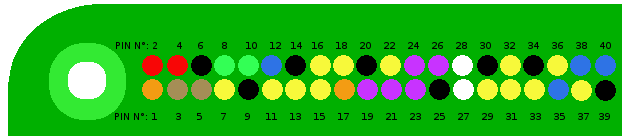

Pour Rappel, les connexions disponibles sur le GPIO du Raspberry:
En rouge, le 5 Volt, en orange le 3,3 Volt et noir la terre.
- Le branchement permanent est assez simple:
Le fil rouge sur le pin 2 ou 4 pour du 5V, 1 ou 17 pour 3,3V. Le fil noir sur le pin 6, 9, 14, 20, 25, 30, 34 ou 39. Le top étant 4 et 6 avec le connecteur du ventilo.
- En non permanent:
Il s'agit dans ce cas de déclencher le ventilateur qu'à partir d'une certaine température. Donc du code sera nécessaire.
Le relevé de la température du SoC se fera à partir du fichier /sys/class/thermal/thermal_zone0/temp.
Ce fichier ne contient qu'une ligne de texte avec la température qui est exprimée en °C x 1000.
Il suffit donc de lire périodiquement le contenu de ce fichier et de positionner à 1 un N° GPIO pour déclencher le ventilo ou à 0 pour l'arrêter.
Une solution 3,3 volt sera plus adaptée puisque les GPIOS délivrent du 3,3V. Sinon l'utilisation d'un relai est une solution pour brancher un ventilateur 5V piloté par un GPIO 3,3V.
Si vous possédez un boitier de protection adapté pour recevoir le ventilateur, vous n'aurez qu'à le visser dessus. Sinon, il faudra trouver vous même une solution de fixation.
